Thiết bị siêu âm Live TFM và FMC-TFM Sonatest VEO3

Ngày đăng: 21/09/2021

Mã sản phẩm: VEO3 LEMO TFM

Liên hệ

Xuất xứ: Anh

Bảo hành: 02 năm

Phương thức thanh toán: Tiền mặt hoặc chuyển khoản

Khả năng cung cấp: Theo yêu cầu khách hàng

Đóng gói: Có

Liên hệ

Thông tin chi tiết

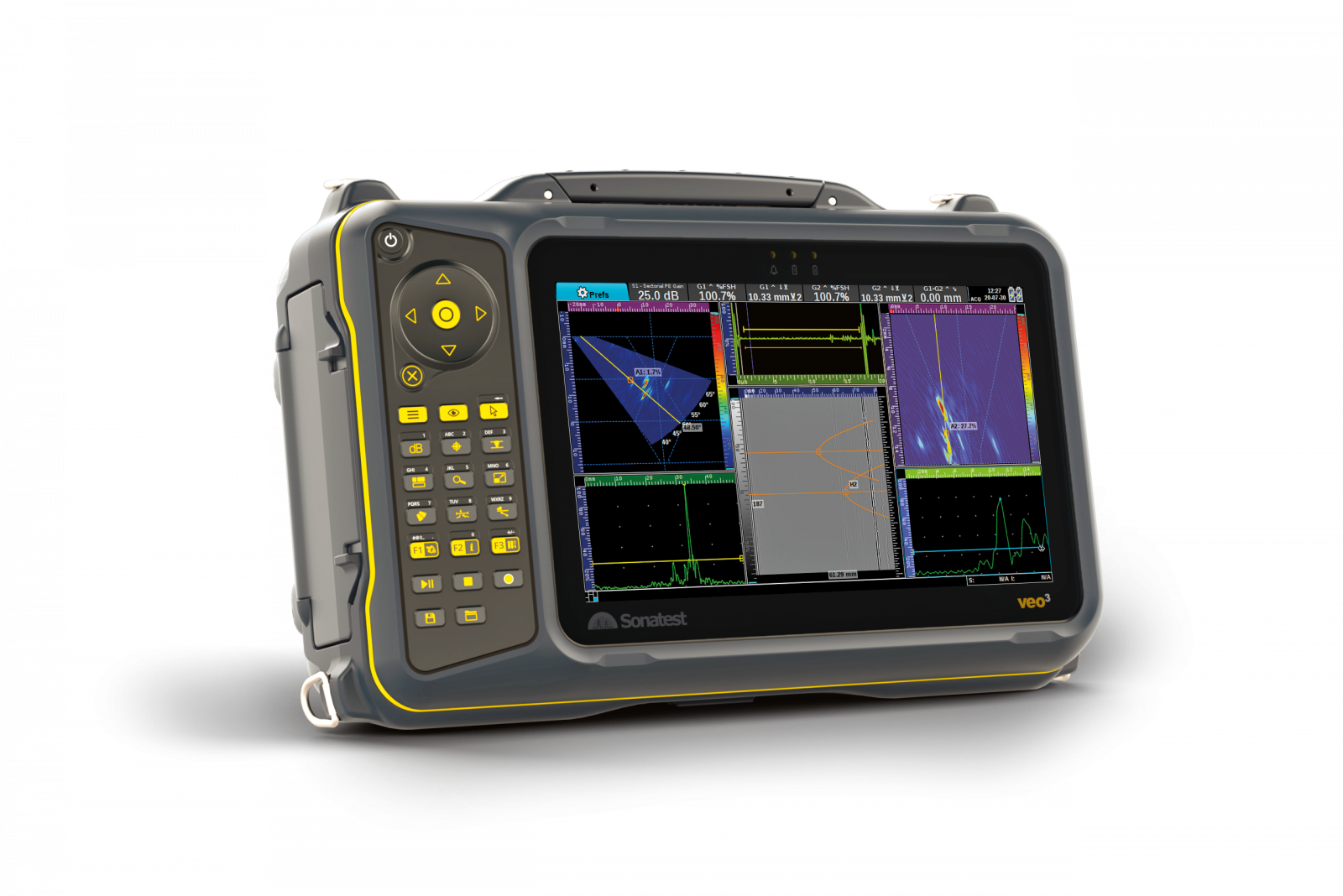

Thiết bị siêu âm Live TFM
Nhà sản xuất: Sonatest/UK; Xuất xứ: UK
Giao hàng: 06-08 tuần; Bảo hành: 02 năm

Tổng quan về dòng VEO3:

Vào năm 2010, Sonatest đã giới thiệu thiết bị siêu âm mảng điều pha đầu tiên có khả năng quét tích hợp và chế độ xem 3D trực tiếp với biểu diễn chùm tia.

Sau đó, Veo+ được ra mắt vào năm 2016. Nó giới thiệu khái niệm cập nhật phần cứng từ xa cho phép người dùng giải phóng ngay lập tức sức lạnh và tính linh hoạt của số lượng lớn hơn các kênh PA. Với gói phần mềm Sonatest XPair, Sonatest đã tiên phong trong việc thao tác từ xa theo thời gian thực cho phép một chuyên gia có toàn quyền kiểm soát thiết bị và chia sẻ màn hình Veo+ ở một vị trí khác ở bất kỳ đâu trên thế giới. Sonatest cũng là nơi đầu tiên cung cấp hiệu chuẩn mảng điều pha cho các bề mặt cong giúp việc kiểm tra mối hàn đường sinh trở nên thực tế, nhanh và dễ dàng hơn bao giờ hết.

Năm 2021, Sonatest đã ra mắt VEO3, được trang bị với điều khiển cảm ứng PCAP hiện đại. VEO3 thực sự nổi bật chính là khả năng quét nhiều phép quét, nhiều kỳ thuật theo thời gian thực độc đáo. Các chế độ xem TFM, PA và TOFD đồng thời có thể được thực hiện.

Nhiều kỹ thuật nâng cao:

Kiểm tra với sự tự tin: Khả năng hiển thị đồng thời PA, TOFD và TFM và việc xác định kích thước khuyết tật với xác suất phát hiện cao trở lên dễ dàng hơn bao giờ hết và tăng sự tự tin cho người kiểm tra khi sử dụng VEO3.

Không cần bổ sung quy trình: Chứng năng nhiều kỹ thuật của VEO3, kết hợp PA và TFM, cho phép người dùng hưởng lợi từ bổ sung hiệu suất phân giải và xác định kích thước của TFM - tất cả trong khi thực hiện kiểm tra theo quy trình PA đã được phê duyệt, không cần thay đổi.

Hội tụ vào vùng quan trọng: VEO3 có tất cả sự linh hoạt cần thiết để giúp bạn giải quyết các ứng dụng khó khăn. Cấu hình độ đáo của VEO3 có thể tạo ra tới 6 phép quét TFM trực tiếp, được tạo ra từ nhiều nguồn FMC trên các đầu dò khác nhau. Điều này cho phép người dùng tập trung vào những nơi cần thiết, giải quyết những khâu khó khăn nhất.

Quét đơn giản với các chi tiết dày: VEO3 có thể tạo ra hình ảnh TFM lên đến 500K pixel với độ phân giải tối đa 100 pixel mỗi mm mà không giới hạn số pixel trên mỗi trục. Kết hợp TCG trên hình ảnh TFM, người kiểm tra có thể kiểm tra các chi tiết dày hơn với tính linh hoạt vượt trội trong khi vẫn tuân thủ ASME.

Thu thập và phân tích dữ liệu đầy đủ: Tất cả dữ liệu nhận được trong quá trình quét FMC có thể ghi lại trên VEO3. Do đó, phân tích chi tiết hơn có thể được thực hiện bao gồm so sánh với dữ liệu kiểm tra trước đó để xascdidjnh xu hướng và tốc độ phát triển của khuyết tật/ăn mòn. Gói phần mềm Sonatest UTStudio+ có nhiều khả năng hỗ trợ người kiểm tra/chuyên gia, dữ liệu có thể được xuất ra để phân tích bằng các thuật toán khác.

Các cấu hình chính:

Cấu hình VEO3 16:64PR/2UT:PR L TFM

Cấu hình VEO3 32:64PR/2UT:PR L TFM

Cấu hình VEO3 16:128PR/2UT:PR L TFM

Cấu hình VEO3 32:128PR/2UT:PR L TFM

Thông số kỹ thuật VEO3 LEMO TFM
Thông số chung	Mảng điều pha	UT-TOFD (2PR)	FMC-TFM (64 biến tử)
Số lượng phép quét	Lên tới 8	Lên tới 2 (UT và TOFD)	Lên tới 6 TFM / 1 FMC
Bộ phát / Bộ thu	16:64PR / 32:64PR / 16:128PR / 32:128PR	2PR (4 cổng kết nối)	Lên tới đầu dò 64 biến tử
Dải tăng âm	80dB	100dB	80dB
Tần số lấy mẫu (xử lý 16 bit)	125MHz @ 12bit (xử lý 16 bit)	50/100/200MHz @ 10bit	125MHz @ 12bit (xử lý 16 bit)
Băng tần hệ thống	0.2 đến 23 MHz	0.2 đến 18 MHz	0.2 đến 23 MHz
Tần số phát xung tối đa	50 000 Hz	20 000 Hz	50 000 Hz
Điện thế xung phát	100-50V Mép xung kích hoạt - ActiveEdge©	400-100V Mép xung kích hoạt - ActiveEdge©	100-50V Mép xung kích hoạt - ActiveEdge©
Chế độ hội tụ	Tự nhiên hoặc không đổi theo độ sâu/đường truyền/độ lệch/độ phân giải	N/A	Hội tụ tại tất cả các điểm TFM
Độ phân giải	Lên tới 0.1º	N/A	500K Pixel *(Số cực đại của Pixel)
Độ phân giải L-scan	1 biến tử, độ phân giải kép hoặc các bước biến tử tùy chọn	N/A	Độ phân giải TFM lên tới 0.01mm
Số chùm tia mảng điều pha tối đa (luật hội tụ)	Luật hội tụ lên tới 1024 chùm tia	N/A	FMC-> xử lý sau lớn nhất 1024 chùm tia và 1024 pixel2
Các công cụ đo	Hộp trích xung, 4 cổng/A-scan, TCG, DAC, Tách-DAC	4 cổng/A-scan, TCG, DGS / Tách-DGS, DAC-Tách DAC	Hộp trích xung và tất cả các công cụ đo PA tiêu chuẩn
Mảng điều pha chung		Kỹ thuật FMC/TFM chung
Số điểm tối đa trên A-scan	Lên tới 8192 điểm trên A-scan (có thể sử dụng lấy mẫu phụ)	Chế độ truyền sóng	TFM lên tới 10 thuật toán
Lưu dữ liệu và kích thước tệp	128 GB SSD và không giới hạn dung lượng tệp	TFM nhanh	Ma trận rời rạc (Sparse Matrix Capture - SMC)
Bản mẫu cho người sử dụng	Sự phù hợp đã được cải thiện	Đường bao/làm mịn TFM	Làm mịn Hilbert (Mặc định)
Tính toán luật hội tụ nâng cao	Sectorial Pulse-Echo, Sectorial Pitch&Catch, Linear Pulse-Echo, Linear Pitch&Catch, Curve Surface Solution	Hiệu chuẩn TFM	Vận tốc và Zero, TCG, AF (Amplitude Fidelity - Độ trung thực biên độ xung)

HỆ THỐNG HOẠT ĐỘNG
Công cụ lập báo cáo tích hợp	Tự động lập báo cáo PDF, xuất dữ liệu CSV, chụp màn hình	Phần mềm đọc PDF tích hợp	Có khả năng tải và độc bất kỳ tệ PDF nào
Công cụ lập kế hoạch quét	Tích hợp 3D thời gian thực	Tiêu chuẩn hiệu chuẩn	ISO18563 (EN16392) & EN12668
Hỗ trợ trực tuyến	Bộ trợ giúp kích hoạt giúp tối ưu hóa thông số, báo cáo	Điều khiển từ xa	Thông qua VNC & VPN
GIAO DIỆN SỬ DỤNG VÀ CÁC CỔNG	Mảng điều pha (32:64PR)	UT-TOFD (2PR)
Các cổng PA và UT	1 IPEX 128 kênh	4 LEMO 1 hoặc 4 BNC
Màn hình hiển thị	10.4" LCD đèn nền LED màn rộng, đọc được dưới ánh nắng, 1024 x 600 pixel
Cổng mã hóa vị trí	2 trục: Trục quét và chỉ số hoặc nhảy bước (LEMO 1)
Cổng GPIO (TTL)	Bắt đầu, Dừng, Chỉ số, Đặt lại, Cảnh báo (s), Bật tắt,... (LEMO 1)
Cổng hiển thị từ xa	Wifi, Ethernet hoặc VGA
Cổng truyền dữ liệu	Wifi, Ethernet hoặc VGA
THỜI GIAN HOẠT ĐỘNG, VỎ THIẾT BỊ VÀ MÔI TRƯỜNG
Nhiệt độ hoạt động	-10ºC đến 40ºC (14ºF đến 104ºF), lưu kho -20ºC đến 60ºC (- 4ºF đến 140ºF)
Thời gian hoạt động	6.6 giờ (pin có thể tháo lắp nóng)
Nguồn cấp	AC 110V/240V 50/60Hz
Kích thước	115 x 220 x 335 mm (4.52 x 8.66 x 13.19 inch)
Trọng lượng	5.1 kg (10lb) không pin; 460g (1lb)/pin
Chuẩn môi trường	Được thiết kế cho: IP66, MIL-STD-461G section 5.21 RS103

Các công cụ đi kèm hoàn chỉnh:

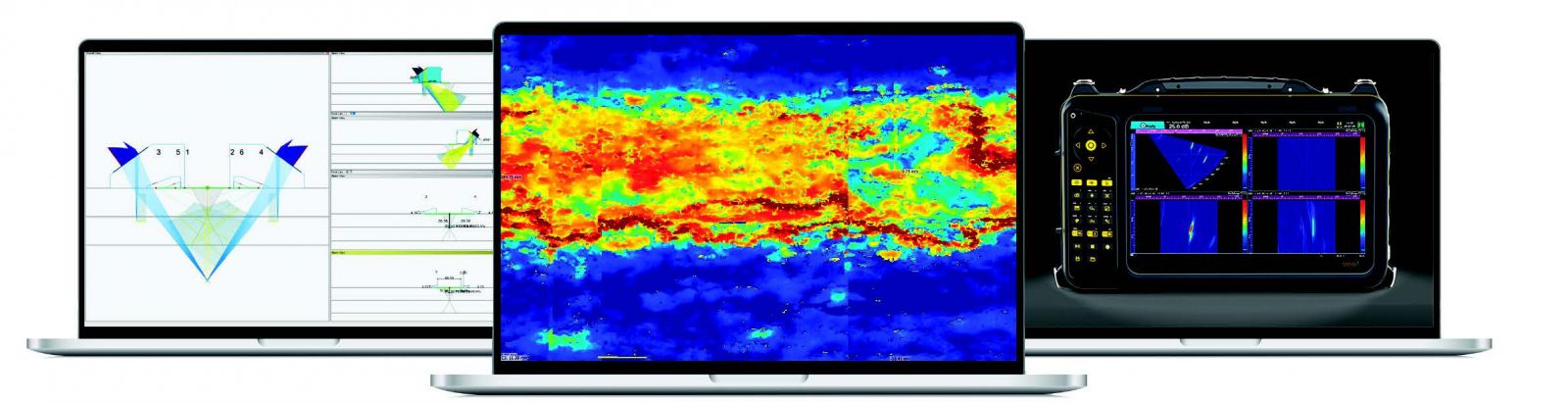

UTStudio+	UTmap	Xpair
Tạo mới, phân tích, báo cáo	Lưới, phân tích, báo cáo	Chia sẻ, điều khiển, truyền
Tùy chỉnh A-B-C-End-Top-S-3D	Trích xuất ra CSV	Xem thông qua VNC
Xem dữ liệu biểu diễn 3D data	Tự động xác định kích thước khuyết tật	Kết nối thông qua VPN
Chùm tia thực	Phân tích C-scan, Hiệu chỉnh	Gửi cấu hình/tệp PDF tại hiện trường

Bộ thiết bị bao gồm:
- Thiết bị chính VEO3 16:128PR
- 02 Pin Lithium Ion
- Bộ cắm nguồn
- Quai đeo vai
- USB 8 GB
- Hướng dẫn sử dụng
- Phần mềm UTStudio+ dùng trên máy tính cho phép thiết lập cấu hình quét Scan Plan, phân tích và lập báo cáo
- Vali đựng chuyên dụng

Hồ sơ thiết bị bao gồm:
- Chứng chỉ phù hợp và hiệu chuẩn của NSX
- Chứng chỉ xuất xư do PTM UK cấp.
