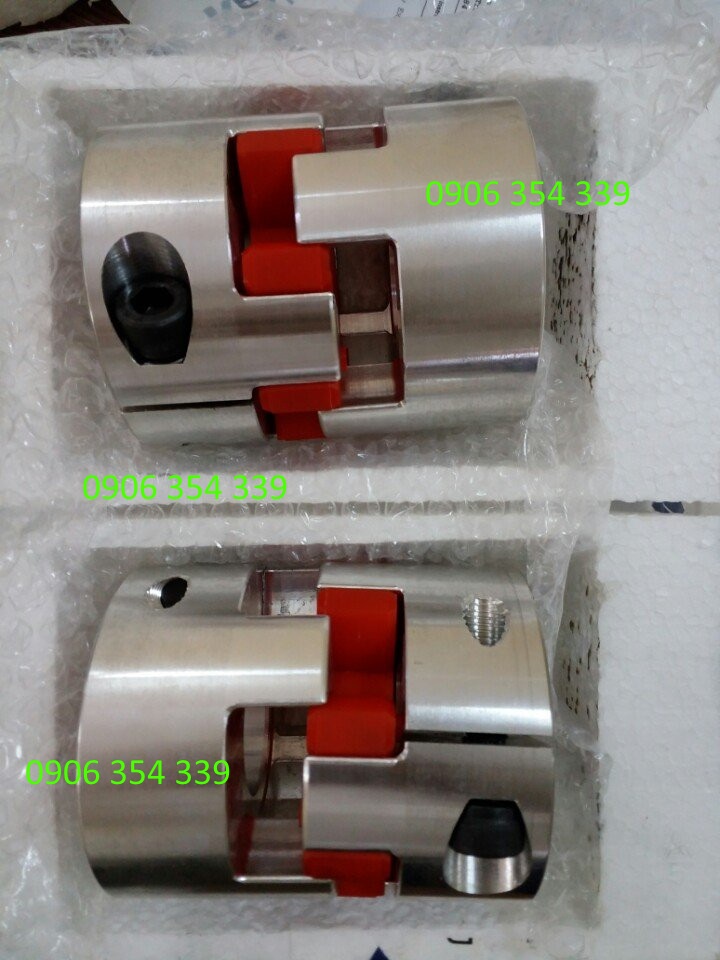

Đặc điểm - xuất xứ của khớp nối trục, mềm dùng cho động cơ Servo Gerwah GWE 5103:
- Hãng sản xuất: GERWAH_Germany (acquired by Ringfeder)
- Nhà máy sản xuất và lắp ráp tại: Germany
- Hubs làm bằng nhôm Aluminium
- Vòng cao su giảm giật size 7 và 9 với 92 ° A (spider màu vàng)
- Vòng cao su giảm giật size 14 và 42 với 98 ° A (spider màu đỏ)
- Dung sai trục phù hợp với dung sai của "g6" hoặc "h7"
- Thiết kế tùy chọn với rãnh then DIN 6885-1
Dowload: Catalogue Servo-Insert Couplings GWE 5103.pdf
| Size | d1, d2 max | d1, d2 max | TKN | nmax | Hes |
| Without keyway[mm] | With keyway[mm] | [Nm] | [1/min] | ||
| 7 | 7 | 7 | 1,2 | 27000 | 92 SH A |
| 9 | 11 | 11 | 3 | 19000 | 92 SH A |
| 12 | 12 | 12 | 5 | 15000 | 92 SH A |
| 14 | 15 | 15 | 12,5 | 13000 | 98 SH A |
| 19 | 22 | 22 | 17 | 10000 | 98 SH A |
| 24 | 31 | 31 | 60 | 7000 | 98 SH A |
| 28 | 35 | 35 | 160 | 6000 | 98 SH A |
| 38 | 46 | 46 | 325 | 5000 | 98 SH A |
| 42 | 56 | 56 | 450 | 4000 | 98 SH A |
